电子产品制造

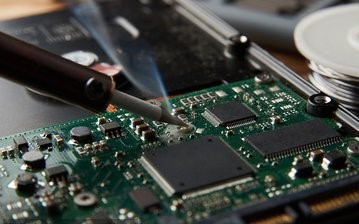

电路板焊接

一、得门焊接处理

焊前处理:

(1)将印刷电路板铜箔用细砂纸打光后,均匀地在铜箔面涂一层松香酒精溶液。若是己焊接过的印刷电路板,应将各焊孔扎通(可用电烙铁熔化焊点焊锡后,趁热用针将焊孔扎通)。

(2)将10只电阻器引脚逐个用小刀刮亮后,分别镀锡。

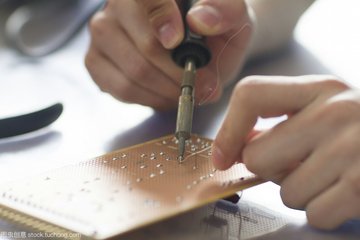

焊接:

(1)将电阻插入印刷电路板小孔。从正面插入(不带铜箔面)。电阻引脚留3~5毫米。

(2)在电路板反面(有铜箔一面),将电阻引脚焊在铜箔上,控制好焊接时间为2~3秒。若准备重复练习,可不剪断引脚。将10只电阻逐个焊接在印刷电路板上。

检查焊接质量:

10个焊点中,符合焊接要求的有儿个?将不合格的焊点重新焊接。将电阻逐个拆下。拔下电路铁电源插头,收拾好器材。

二、得门焊接五步法

1、准备施焊

准备好焊锡丝和烙铁,此时特别强调的是烙铁头部要保持干净,即可以沾上焊锡;

2、加热焊件

将烙铁接触焊接点,注意首先要保持烙铁加热焊件各部分,例如印制板上引线和焊盘都使之受热,其次要注意让烙铁头的扁平部分(较大部分)接触热容量较大的焊件,烙铁头的侧面或边缘部分接触热容量较小的焊件,以保持焊件均匀受热。

3、熔化焊料

当焊件加热到能熔化焊锡的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。

4、移开焊锡

当熔化一定量的焊锡后将焊锡丝移开。

5、移开烙铁

当焊锡完全润湿焊点后移开烙铁,注意移开烙铁的方向应该是大致45的方向。
